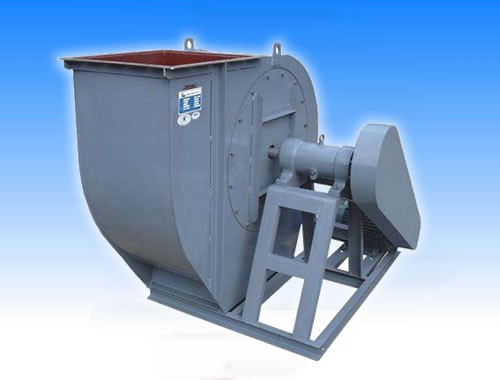

C6-48型排尘离心通风机

C6-48型排尘离心通风机

一、风机的用途
C6-48型排尘离心风机适用于排送含有木质碎屑、纤维和尘土等的空气混合物。

二、风机的形式
通风机制成单吸入,有№3.15、№4、№5、№6.3、№8、№10、№12.5共七个型号。

通风机制成右旋转和左旋转两种型式。从传动组正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示;逆时针旋转称为左旋转,以“左”表示。

风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。

三、风机的结构
风机主要由叶轮、机壳、进风口、传动组等组成。
1.叶轮:有10片材料为A3的后倾圆弧叶片,焊接与弧锥形轮盖与平板形轮盘中间。经静、动平衡校正,故运转平稳。
2.机壳:用普通钢板焊接成蜗形壳整体。
3.进风口:做成收敛式流线型的整体结构,用螺栓固定在机壳入口侧。
4.传动组:有主轴、轴承箱、皮带轮等组成。主轴由优质钢制成,轴承箱整体结构。采用滚动轴承,滚动轴承用润滑脂润滑。

C6-48型排尘离心通风机性能参数


机号No.

传动方式

转速r/mim

流量m3/h

全压pa

电动机型号

功率kw

转速种类

3.15

C

1600-3150

755-3323

1880-354

Y801-Y90-2

0.75-3

7

4

C

1250-2500

1184-5495

1933-345

Y801-Y112-2

0.75-4

7

5

C

1000-2000

1776-8623

1953-344

Y801-Y132-2

0.75-7.5

7

6.3

C

800-1600

2843-13799

1985-350

Y90-Y160-2-4

1.1-11

7

8

C

630-1250

4584-22075

1953-350

Y100-Y160-4

2.2-15

7

10

C

500-1000

7402-36417

2043-344

Y112-Y180-4

4-22

7

12.5

C

400-800

11565-56902

2043-344

Y112-Y225-4

4-37

7
