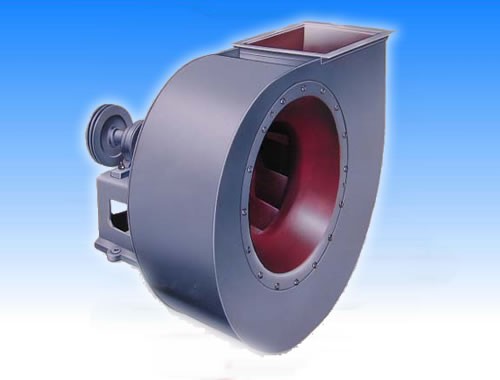

C4-73型排尘离心通风机

特点：C4-73型离心通风机主要由叶轮、机壳、进风口、机架传动部分与电机组成。叶轮部分由12个后倾的机翼形叶片、曲线型前盘和平板后盘组成。叶片、前盘、后盘均采用16锰钢制造，整个叶轮经动、静平衡校正，空气性能良好，效率高，运转平稳。机壳做整体，叶轮的安装、拆卸由机壳的一侧进行。进风口做成整体，装于风机的侧面，与轴平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。传动部分由主轴、轴承箱、滚动轴承、皮带轮组成。
用途：C4-73型离心通风机为排送含有尘埃、木质碎屑、细碎纤维等气体的专用设备，也可作为一般通风机（如排送硬质颗粒时必须在风机进口前加除尘装置）。
规格：C4-73型离心通风机规格有：№3.6C、4.5C、5.5C共3种规格。

C4-73型排尘离心通风机性能参数表

机号	转速r/min	流量m3/h	全压Pa	内效率%	内功率kW	电动机
机号	转速r/min	流量m3/h	全压Pa	内效率%	内功率kW	型号	功率
3.6C	4000	4250-7760	3139-1864	84-88	4.4-5.7	Y132S2-2	7.5
	3550	3780-6910	2453-1472	84-88	3-4	Y132S1-2	5.5
	3150	3150-5750	1864-1128	84-88	1.9-2.5	Y112M-2	4
	2800	2990-5450	1570-932	84-88	1.5-1.9	Y100L-2	3
	2500	2640-4870	1226-736	84-88	1.1-1.6	Y90L-2	2.2
	2240	2380-4350	103-589	84-88	0.8-0.98	Y90S-2	1.5
	2000	2140-3900	785-441	84-88	0.5-0.7	Y802-2	1.1
	1800	1930-3510	638-392	84-88	0.4-0.5	Y802-2	0.75
	1600	1725-3150	491-294	84-88	0.28-0.32	Y802-2	0.75
4.5C	3550	7400-13500	3924-2256	84-88	11.6-14.2	Y160M1-2	15
	3150	6500-11900	3090-1815	84-88	6.7-8.4	Y160M1-2	11
	2800	5800-10500	2453-1422	84-88	4.7-5.8	Y132S1-2	7.5
	2500	5200-9500	1962-1128	80-88	4.3-4.7	Y132S1-2	5.5
	2240	4650-8500	1570-932	80-88	3.1-3.8	Y112M-2	4
	2000	4150-7600	1030-736	80-88	2.1-2.7	Y100L-2	3
	1800	3700-6800	981-589	80-88	1.52-1.96	Y90L-2	2.2
	1600	3300-6050	785-471	80-88	1.03-1.37	Y90S-2	1.5
	1400	2900-5300	608-363	80-88	0.74-0.92	Y90S-4	1.1
5.5C	2800	10600-19350	3669-2178	80-88	15.5-19.0	Y180M-2	22
	2500	9500-17300	2904-1727	80-88	11.0-14.0	Y160M2-2	15
	2240	8400-15350	2315-1373	80-88	8.0-9.5	Y160M1-2	11
	2000	7550-13800	1923-1089	80-88	6.0-7.0	Y132S2-2	7.5
	1800	6800-12400	1472-873	80-88	4.5-5.0	Y132S1-2	5.5
	1600	6060-11100	1216-712	80-88	3.5-4.0	Y112M-2	4
	1400	5260-9650	903-540	80-88	2.0-2.5	Y100L-2	3
	1250	4750-8650	726-432	80-88	1.45-1.80	Y100L1-4	2.2
	1120	4220-7700	579-343	80-88	1.02-1.23	Y90L-4	1.5
