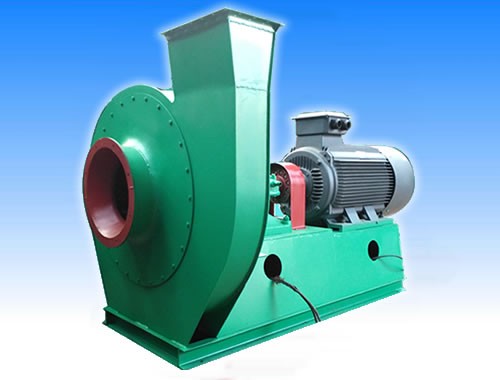

9-28型离心通风机
9-28型高压离心通风机是最新研制成功,并通过鉴定的高效节能产品,其性能完全满足专用风机 FW-27 型、通用风机 9-26 型的气动性能,并具有效率高、燥声低、性能曲线平坦、流量调节范围大、高效区宽广等特点。
9-28型风机一般用于锻冶炉及高压强制通风,并广泛用于物料输送,可适用于输送空气及无腐蚀性、不自燃、不含有粘性物质的气体。输送介质的温度。一般不超过80度,介质中所含的尘土及硬质细颗粒不大于150mg/m3 .该风机还可用作水泥窑外分解工艺(机号16以上),钢冶炼等特殊场合使用的高温风机(改用耐热,高强度材料)。 2.形式 1)该风机为单吸入和双吸入两种。机号有No4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16、17、18、20、21、22、23、24,共20个机号组成。 2)该风机的又可制成右旋转左旋转两种型式:从电动机一端正视,如叶轮近顺时针方向旋转顺时针风机,以“顺”表示;按逆时针方向旋转,称逆转风机,以“逆”表示。 3)风机的出口位置以机壳的出口角度表示,“顺”“逆”均可制成0度、45度、90度、135度、180度、225度。共6种角度。 4)风机的传动方式为A式(机号4-6.3)、D式(机号7.1-16)和F式3种。 3、结构特点 风机中No。4~6.3 主要由叶轮、机壳、进风口、支架等组成。风机中No7.1~24主要由叶轮、机壳、进风口,传动组等组成。F式传动主要由叶轮、机壳、进风口,进气箱,传动组等组成,风机根据用户所需要,亦可带调节门。 1)9-28I型风机的叶轮上有长叶片16片,短叶片16片,叶轮成型后经静、动平衡校正,运转平稳可靠。 2)机壳有普通钢板焊接成蜗形壳整体。用于高温风机可根据温度情况选择耐热材料,机壳亦可制成分体。 3)进风口做成收敛式流线型的整体结构,用螺栓与前盖板组固定。 4)动传组由主轴、轴承箱、联轴器等组成。主轴根据用途不同,可优质钢或耐热钢制成,采用球轴承或滑动轴承。球动轴承用稀油润滑。 4、性能与选择 该风机的性能按风机无因次工况点性能表换算。 1)设计使用单位根据所选用的流量和全压,从性能表中确定其机号及所需功率选用电动机,亦可选用其他型号电动机,但转速和功率要适当,并在订货时注明。 |
机 号 | 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
4 4.5 5 | 2900 2900 2900 | 3893 3884 3835 3776 3707 3629 3540 3452 4933 4623 4854 4776 4698 4599 4482 4374 6090 6071 6002 5894 | 2198 2473 2748 3022 3297 3572 3847 4122 3130 3521 3912 4303 4695 5086 5477 5868 4293 4830 5367 5903 | 左右0°~225间隔45° | Y112M-2 Y132SI-2 Y132S2-2 Y132S2-2 Y160M1-2 Y160M2-2 | 4 5.5 7.5 7.5 11 15 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
5 5.6 6.3 | 2900 2900 2900 | 5796 5678 5531 5394 7640 7620 7522 7394 7277 7120 6943 6767 9670 9610 9523 9356 9209 9003 8787 8571 | 6440 6977 7513 8085 6032 6786 7540 8294 7048 7802 10555 11309 8588 9662 10735 11809 12882 13956 15029 16103 | 左右0°~225间隔45° | Y160M2-2 Y160L-2 Y180M-2 Y200L1-2 Y200L2-2 Y225M-2 Y250M-2 Y280S-2 | 15 18.5 22 30 37 45 55 75 |
机 号 | 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
7.1 8 | 2900 2900 1450 | 12278 12249 12092 11886 11690 11445 11160 10886 15583 15554 15358 15093 14848 14524 14171 13818 3893 3884 3835 3776 | 12293 13829 15366 16903 18439 19976 21512 23049 17585 19783 21981 24180 26378 28576 30774 32972 8793 9892 10991 12090 | 左右0°~225间隔45° | Y160M2-2 Y315S-2 Y315M1-2 Y315L2-2 Y180M-4 Y200L-4 | 15 110 132 200 18.5 30 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
8 9 10 | 1450 1450 1450 | 3707 3629 3540 3452 4933 4923 4854 4776 4698 4599 4482 4374 6090 6071 6002 5894 5796 5678 5531 5394 | 13189 14288 15387 16486 12519 14084 15649 17214 18779 20344 21908 23473 17173 19320 21466 23613 25759 27906 30053 32199 | 左右0°~225间隔45° | Y200L-4 Y200L-4 Y220M-4 Y250M-4 Y280S-4 | 30 30 45 55 75 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
11.2 12.5 | 1450 960 1450 | 7640 7620 6522 7394 7277 7210 6943 6767 3344 3344 3295 3246 3187 3119 3040 2972 9513 9493 9375 9209 | 24127 27143 30158 33174 36190 39206 42222 45238 15974 17970 19967 21964 23960 25957 27954 29950 33541 37734 41926 46119 | 左右0°~225间隔45° | Y315S-4 Y315M1-4 Y225M-6 Y250M-6 Y315M2-4 | 110 132 30 37 160 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
12.5 | 1450 | 9062 8866 8650 8434 4168 4158 4109 4040 3972 3884 3795 3697 11935 11906 11759 11553 11366 11121 10847 10582 | 50311 54504 58697 62889 22206 24982 27758 30534 33310 36085 38861 41637 47123 53013 58903 64794 70684 76574 82465 88355 | 左右0°~225间隔45° | Y355M2-4 Y280S-6 Y315S-6 Y355M2-4 | 250 45 75 250 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
14 16 | 960 1450 960 | 5227 5217 5158 5002 4982 4874 4756 4639 11583 15554 15358 15093 14848 14524 14171 13818 6835 6816 6728 6620 | 31198 35098 38998 42898 46798 50697 54597 58497 70340 79133 87926 96718 105511 114303 123096 131888 46570 52392 58213 64034 | 左右0°~225间隔45° | Y315S-6 Y315M2-6 Y355M1-6 | 75 110 160 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 | 传动方式 | 重 量 | 长×宽×高 | |
型 号 | 功 率 | ||||||||
16 17 | 960 1450 960 | 6502 6265 6208 6061 17594 17555 17339 17035 16760 16397 15995 15593 7708 7698 7600 7463 7245 7189 7012 6835 | 69855 75677 81498 87319 84371 94917 105463 116010 126556 137103 147649 158195 55859 62842 69824 76807 83789 90771 97754 104736 | 左右0°~225间隔45° | Y355M2-4 | 250 |
| 转 速 | 风 压 | 风 量 | 风口方向 | 电 机 |
